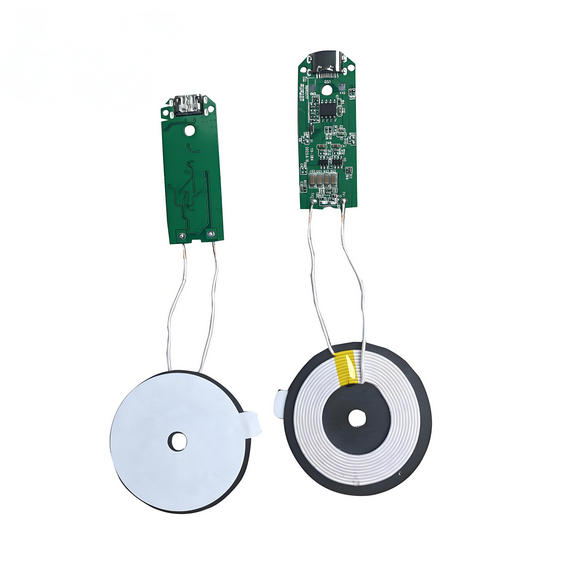

在無線充電逐漸普及的今天，市場對于低成本、高效能的無線充電解決方案的需求日益增加。傳統的無線充電方案往往依賴于專用的芯片和復雜的電路設計，這不僅增加了成本，也限制了產品的創新和靈活性。現在，借助輝芒微8位MCU的強大性能，深圳三佛科技開發出一種簡單、高效且成本低的無線充電方案，讓無線充電技術更加親民，適用于各種小功率設備，如手機、耳機、智能手表等。
| 模塊 | 器件/指標 | 說明 |
|---|---|---|
| 主控MCU | 輝芒微MCU | 0.8 μA待機，3路PWM |
| 功率級 | 5 V輸入，半橋N-MOS×2 | 發射線圈A11，6.3 μH |
| 解調 | ADC電流采樣+比較器 | 0-50 mV放大8倍，ASK包2 kbps |
| FOD | 功率損耗法 | ΔP>350 mW判異物 |
| 通信 | Qi 5 W BPP | 兼容iPhone/安卓主流機型 |
| 交互 | 1觸控鍵+1 RGB LED | 待機藍、充電綠、故障紅 |
| 保護 | 過壓、過流、過溫 | 硬件+軟件雙閉鎖 |
| 供電 | 5 V-1.5 A適配器/USB口 | 即插即用，無需外置DC |
深圳三佛科技推出的無線充電方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：
支持iPhone、小米、三星等5 W接收；
協議棧<2 KB，F(xiàn)lash占用僅60%，留給觸控、燈效充足空間。
ADC 10 kHz采樣，比較器零交叉檢測，包頭、校驗、超時全軟件實現；
誤碼率<2%，可讀取接收端“電壓、電流”兩包信息。
功率差法：發射-接收>350 mW且持續1 s，立即停發；
可識別硬幣、鑰匙、剪刀，避免發燙。
接收端請求調整，MCU 1 ms內改變PWM占空，過沖<5%。
單鍵循環：待機→充電→完成→故障；
RGB三色指示，支持呼吸、快閃、完成提醒，黑夜也能看得見。
輸入>6 V過壓閉鎖，<4 V欠壓關機；
電流>1.5 A硬件關橋，軟件重試3次后停機；
線圈溫度>60℃，線性降額到50%。
預留UART Bootloader，手機Type-C轉串口1分鐘升級，支持私有協議擴展。
| 項目 | 數值 |
|---|---|
| 發射功率 | 5 W（5 V-1 A） |
| 峰值效率 | >72 %（@5 W） |
| 待機輸入 | 1 mA（5 V） |
| FOD功率差 | 350 mW |
| ASK誤碼 | <2 % |
| 過壓響應 | <50 μs |
| 工作溫度 | -20 ~ +85 ℃ |
| EMC | 通過CE/FCC B級 |
無線充電技術的發展不僅為我們的生活帶來了便利，也為電子設備的設計和使用提供了更多的可能性。輝芒微8位MCU憑借其高性能和低功耗的特點，為無線充電方案的開發提供了強大的支持。以上就是深圳三佛科技分享的無線充電方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
